Примеры и преимущества систем подогрева футбольных полей и открытых площадок

Преимущества материалов компании aquatherm и системы подогрева футбольных полей.

В системе подогрева футбольного поля от компании aquatherm все составные  части трубопровода изготовлены из высококачественного синтетического материала. Все стыки труб спаяны муфтовым соединением с помощью технологии диффузионной сварки. После сплавления элементов место соединения становится неразрывным единым целым. Конкурирующие компании используют трубы, фасонные детали и соединительные части, изготовленные из разных материалов: синтетических, латуни, стали (коллекторы). Из этого следует, что соединение труб системы подогрева и распределителя должно осуществляться при помощи металлических соединительных деталей. Такой способ соединения менее надежный, чем сварное соединение, особенно при прокладке под землей и использования в качестве теплоносителя агрессивных растворов (пропиленгликоль)!

Не редко при эксплуатации системы подогрева спортивной площадки (особенно в нашем климате) требуется, чтобы температура теплоносителя превышала 40°С. Компания aquatherm гарантирует высокие эксплуатационные качества системы при работе с повышенной температурой агрессивных сред. При использовании в качестве материала для изготовления распределителя, соединительной трубы либо трубы системы отопления полиэстера, то рабочая температура таких элементов не должна превышать 40°С.

Работая по принципу противотока, система подогрева компании aquatherm с двумя коллекторами, отличается очень равномерным отоплением всей игровой площадки. Разница температур между самым теплым и самым холодным местом на поле составляет не более 2-3 °С. При использовании принципа равномерного или обратного течения (один коллектор) температурная разница будет составлять от 3 до 8°С. Чтобы немного сократить разницу температур в одноколлекторной системе требуется повышать температуру теплоносителя в подающей трубе, что в конечном итоге приведет к увеличению энергозатрат при эксплуатации системы подогрева, а при работе системы подогрева на натуральном газоне, приведет к перегреву корневой системы натуральной травы.

При проектировании подогрева натурального газона с использованием продукции компании aquatherm в расчет берется расстояние между трубами системы отопления равное 25 см. Благодаря этому повышается плотность теплопроводного потока, нагревание по инерции после включения системы подогрева сократится на 25%. Часто конкурирующие организации, чтобы уменьшить стоимость системы отопления спортивной площадки, закладывают трубы на расстоянии 30 см. В таком случае, плотность теплопроводного потока не является оптимальной, что в перспективе приведет к еще большим затратам.

При использовании системы компании aquatherm с двумя коллекторами подогрев стадиона можно разбить на две независимые, отдельно работающие части в виде кругов. Благодаря этому, можно планировать регулировку смешивания потоков. При использовании стандартной  системы с одним коллектором подогрев состоит только из одного круга. Из-за этого используемая на поле система распределения теплоты является относительной.

Так как подогрев поля разделен на две зоны в виде кругов, можно использовать циркуляционные насосы малой мощности, которые более выгодны в соотношении цены и качества.

Сеть трубопроводов для подогрева футбольного поля с использованием труб Bluepipe(Climatherm и Fusiotherm) от компании aquatherm могут использоваться без средств защиты от мороза. Для этого необходимо включить режим морозоустойчивости. При этом все соединительные трубы, чье отработанное тепло не используется для подогрева поля, изолируются обсадной трубой из полиуретанового жесткого пенопласта. При этом потери тепла на изолируемых трубах будут несравненно ниже, чем такая же изоляция на трубах из металла, которые предлагают использовать конкуренты.

При строительстве системы подогрева с использованием труб производства компании aquatherm имеется возможность использовать трубы меньшего диаметра, чем у конкурентов, благодаря использованию, для изготовления труб, материала с низкой шероховатостью и более тонкими стенками самих труб.

Мощность системы подогрева стандартного футбольного поля 105х68 составляет 1450 кВт, что значительно ниже, чем при применении других систем.

Принцип работы двухколлекторного подогрева футбольного поля

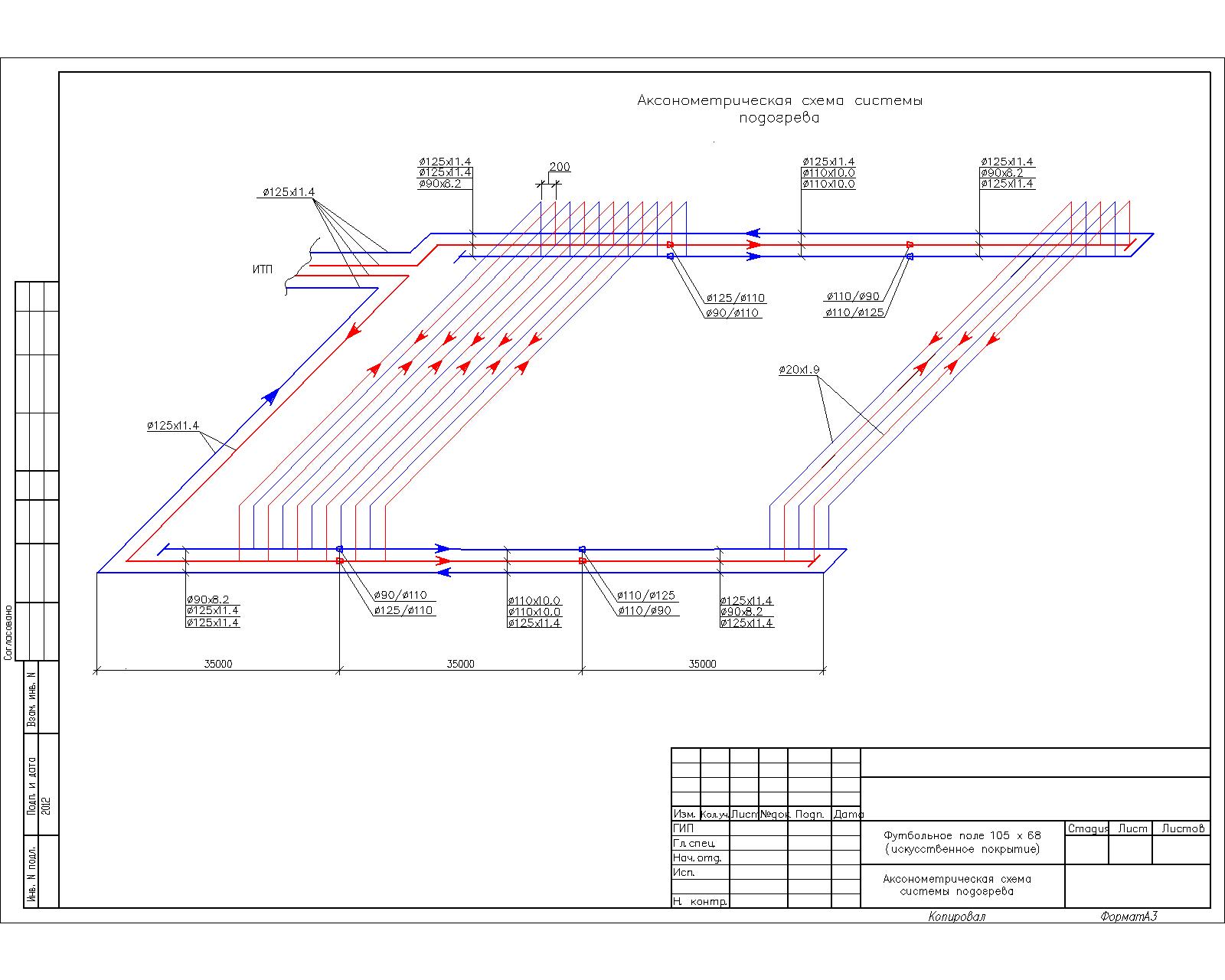

Принципиальная схема подогрева стадиона с искусственным покрытием

Принципиальная схема подогрева стадиона с натуральным покрытием
