Hardware

Доступны две версии управления для программного обеспечения- Greenkeeper и Satellite.

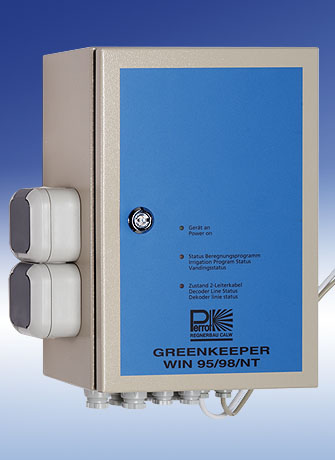

ДЕКОДЕРНАЯ СИСТЕМА УПРАВЛЕНИЯ (VCU) ДЛЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ PERROT GREENKEEPER И GREENKEEPER-FEEDBACK

  • Защитный корпус VCU в исполнение IP 55
  • Защита от перегрузки при коротких замыканиях в декодерном кабеле
  • Возможность подключения до 250 декодеров к VCU
  • Состояние контроллера сигнализируют диоды LED
  • Возможность подключения 4 цифровых и 4 аналоговых внешних датчиков
  • Вводы/Выводы — устойчивые к перенапряжению до 8кВ

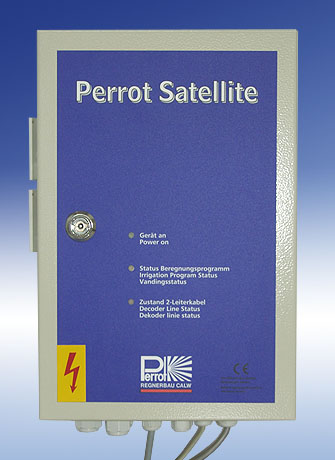

ДЕКОДЕРНАЯ СИСТЕМА УПРАВЛЕНИЯ (VCU) ДЛЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ PERROT SATELLITE И GREENKEEPER-FEEDBACK

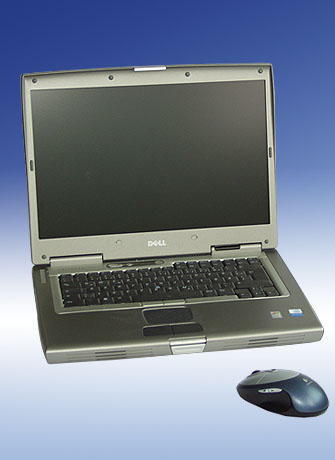

ПК ДЛЯ СИСТЕМЫ УПРАВЛЕНИЯ PERROT - GREENKEEPER FEEDBACK

  • Процессор Pentium 166 МГц
  • Мышь
  • Интерфейс RS 232 (COM2) для модема
  • Интерфейс RS 232 (COM1) для подключения блока управления (VCU)
  • Windows 95/98 - NT 4.x или XP
  • Мин. 2 Мб оперативней памяти (RAM), 15 Mб свободного места на жестком диске, VGA монитор с 256 цветами

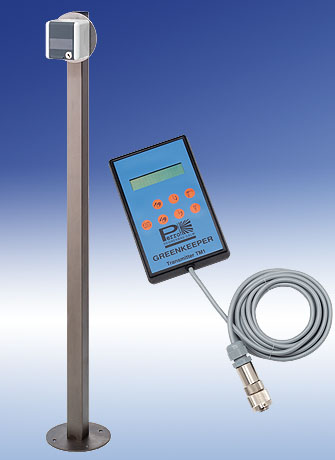

ПОЛЕВОЙ СОЕДИНИТЕЛЬ И ПЕРЕДАТЧИК для активирования и деактивирования декодеров, то есть для включения и выключения электромагнитных клапанов и дождевателей

Полевой соединитель (слева) - предназначен для для связи передатчика с 2-х проводной системой управления. Рекомендуется установка полевого соединителя на крышке клапанного бокса. Гнездо подключения находится в закрытом корпусе.

Полевой соединитель (слева, только коробка с гнездом без столбика) - предназначен для для связи передатчика с проводной системой управления. Гнездо подключения передатчика устанавливается внутри клапанного бокса.

Передатчик (справа) - предназначен для связи через полевой соединитель с проводной системой управления. Имеет двухрядный дисплей с 32 знаками. При выборе номера декодера, показывается соответствующий названию клапан, Например 16 = Green9. После установки времени открытия клапана передатчик может быть отсоединен от полевого соединителя. Можно также проверить состояние ирригационных систем и каждого декодера (вкл. /выкл)

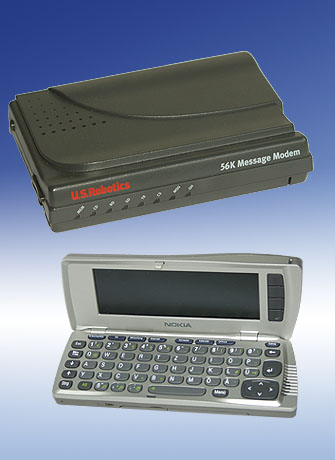

МОДЕМ И КОММУНИКАТОР ДЛЯ СИСТЕМЫ УПРАВЛЕНИЯ PERROT-GREENKEEPER - FEEDBACK

Для работы по модему требуется модем Hayes или совместимый модем с Hayes – со скоростью передачи 19.200 бит

Коммуникатор, тип Nokia 9210.

Многофункциональное устройство. С цветным дисплеем. Оборудован специальным программным обеспечением.

ДЕКОДЕР PERROT

Преобразователь сигнала для запуска электромагнитных клапанов, дождевателей со встроенными электромагнитными клапанами и насосов

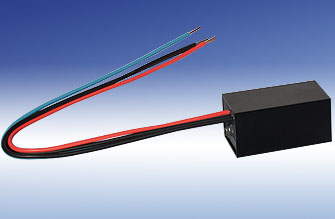

Декодер PD4/AC-1
Односекционный декодер

Произвольное программирование адреса декодера. К каждому декодеру можно подключить два электромагнитные клапаны. Защита от перенапряжения до 2кВ .

Светодиод отображает информациею о текущем режиме работы декодера и электромагнитных клапанов. Защитный корпус в исполнении IP 6

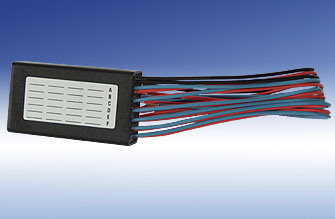

Декодер PD4/AC-4

Многосекционный декодер. Декодер, обслуживающий от 4 до 6 адресов. Произвольное программирование адреса декодера. К каждому декодеру можно подключить два электромагнитные клапаны. Защита от перенапряжения до 2кВ

Светодиод отображает информациею о текущем режиме работы декодера и электромагнитных клапанов. Защитный корпус в исполнении IP 6

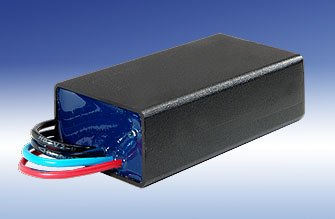

Двунаправленный декодер PD/F-1

Произвольное программирование адреса декодера. Защита от перенапряжения до 2кВ Двунаправленный декодер, в сочетании с датчиком давления, может посылать информацию к VCU, течет вода или нет, а также сообщить о:

  • Коротком замыкание катушки электромагнитного клапана
  • Нету связи декодера с соленоидом
  • Нету связи с декодером
  • Соленоид включился или выключился

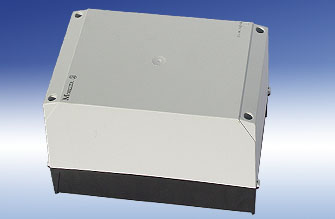

Декодер насоса PPD-X

Во время начала цикла полива насосы активизируются декодером насоса. Этот процесс находится под контролем модуля оптимизации работы насоса программы PERROT-Greenkeeper

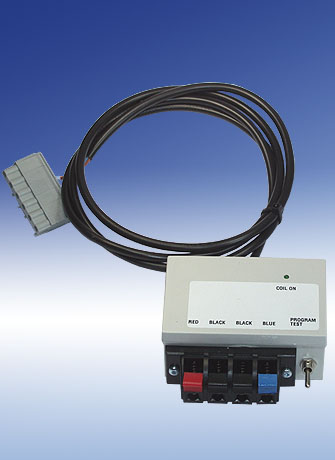

ПРОГРАММИСТ

Программист декодеров подключаем к декодерной системе управления (VCU). Он используется для программирования номера декодера. Устройство имеет светодиодный индикатор для проверки правильности программирования

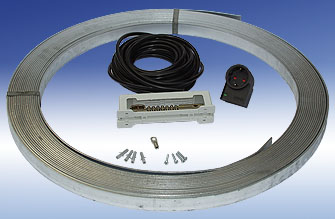

ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ

Заземление системы управления (VCU) обеспечивает защиту системы управления ирригационными программами от перенапряжения до 8кВ. Защита от перенапряжения состоит из сетевого адаптера защиты и устройства заземления.
